Use case ／ Security
前の扉を閉めないと、次の扉が開かないようにする
二重扉の「インターロック」です。入ってきた扉を閉めないと次の扉が開かないため、あとに続いて入られることを防ぎます。
こんなときに
- 認証した人のあとに続いて、別の人が入ってしまうのが心配
- 2つの扉が同時に開いた状態をなくしたい
- 前室を設けて、奥の部屋の安全性を高めたい

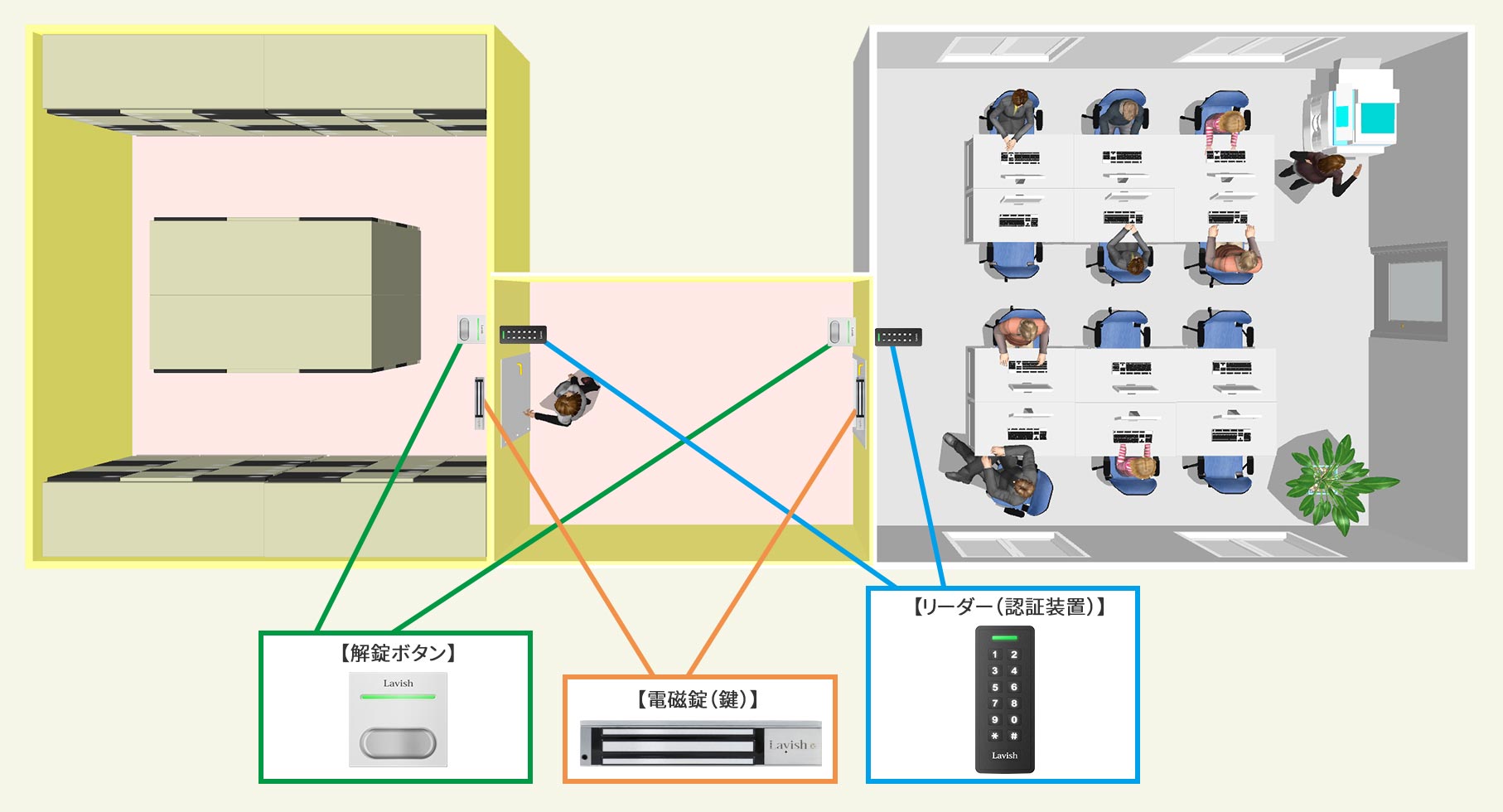

Layout
機器の配置
- ネットワーク対応制御器COA-23F等
- リーダー（各扉の外側に1台ずつ）RER-L1等（2台）
- 電磁錠もしくは電気錠（開閉扉信号つき・2台）LOE-A280DLTB等もしくは美和ロック社等の電気錠（2台）
- 解錠ボタン（各扉の内側に1台ずつ）EX-H13-J等（2台）
- 電気錠制御盤BAN-BR1(T)
How it works
動き方
入室するとき
- 01外側の扉でリーダーに認証して前室に入る
- 02外側の扉が閉まるまで、奥の扉は解錠できない
- 03外側の扉が閉まったら、奥の扉で認証して入室
退室するとき
- 01奥の扉を解錠ボタンで開けて前室へ
- 02奥の扉が閉まってから、外側の扉を解錠ボタンで開ける
Products
使う製品
電磁錠もしくは電気錠（開閉扉信号つき・2台）（2台）
扉が閉まったことを知るために、開閉扉信号を出力できる電磁錠を使います。開閉扉信号のない錠を使う場合は、閉扉センサー DS-1NC を組み合わせます。
※電磁錠の取付金具は、扉の種類・開く向きで変わります（取付金具の一覧）。扉の写真をお送りいただければご提案します。
Points
導入のポイント
- インターロックは「入ってきた扉を閉めないと、次の扉を解錠できない」機能です（無効にもできます）。制御器 COA-23F は1台で電磁錠2台をつなげるため、二重扉の2枚をまとめて制御できます。
- 扉が閉まったことの検知には、開閉扉信号を持つ電磁錠 LOE-A280DLTB、または閉扉センサー DS-1NC を使います。
- COA-23F は複数人認証・アンチパスバックにも対応しています。より厳しい運用が必要な場合はご相談ください。
- 入退室の履歴は最大70,000件を本体に保存できます。
Where
設置場所の例
宝石・貴金属の保管室
前室で一人ずつ確かめてから通せます。
金庫室・保管庫
2つの扉が同時に開く状態をなくせます。
サーバー室
前室を設けて、あとに続いて入られるのを防げます。
FAQ
よくある質問
リーダー単体でもインターロックはできますか？
ここでは、インターロックの機能がある制御器 COA-23F を使った構成をご紹介しています。扉の数や運用に合わせて、構成をご提案します。
扉が閉まったことはどうやって分かりますか？
電磁錠 LOE-A280DLTB の開閉扉信号（NC、COM）か、閉扉センサー DS-1NC で検知します。
Contact
この構成で相談する
扉の種類や枚数、使い方をお知らせください。製品の選定から施工まで、構成をご提案します。
