Use case ／ Visitors
受付から解錠し、施錠中かどうかもランプで分かる
インターホンの横に解錠ボタンを置けば、受付やデスクから扉を開けられます。ボタンのランプで、いま施錠中か解錠中かも一目で分かります。
こんなときに
- インターホンに、電気錠を開ける機能が付いていない
- 受付から離れた扉を、席を立たずに開けたい
- 扉が閉まっているか、開いたままか、受付から確かめたい

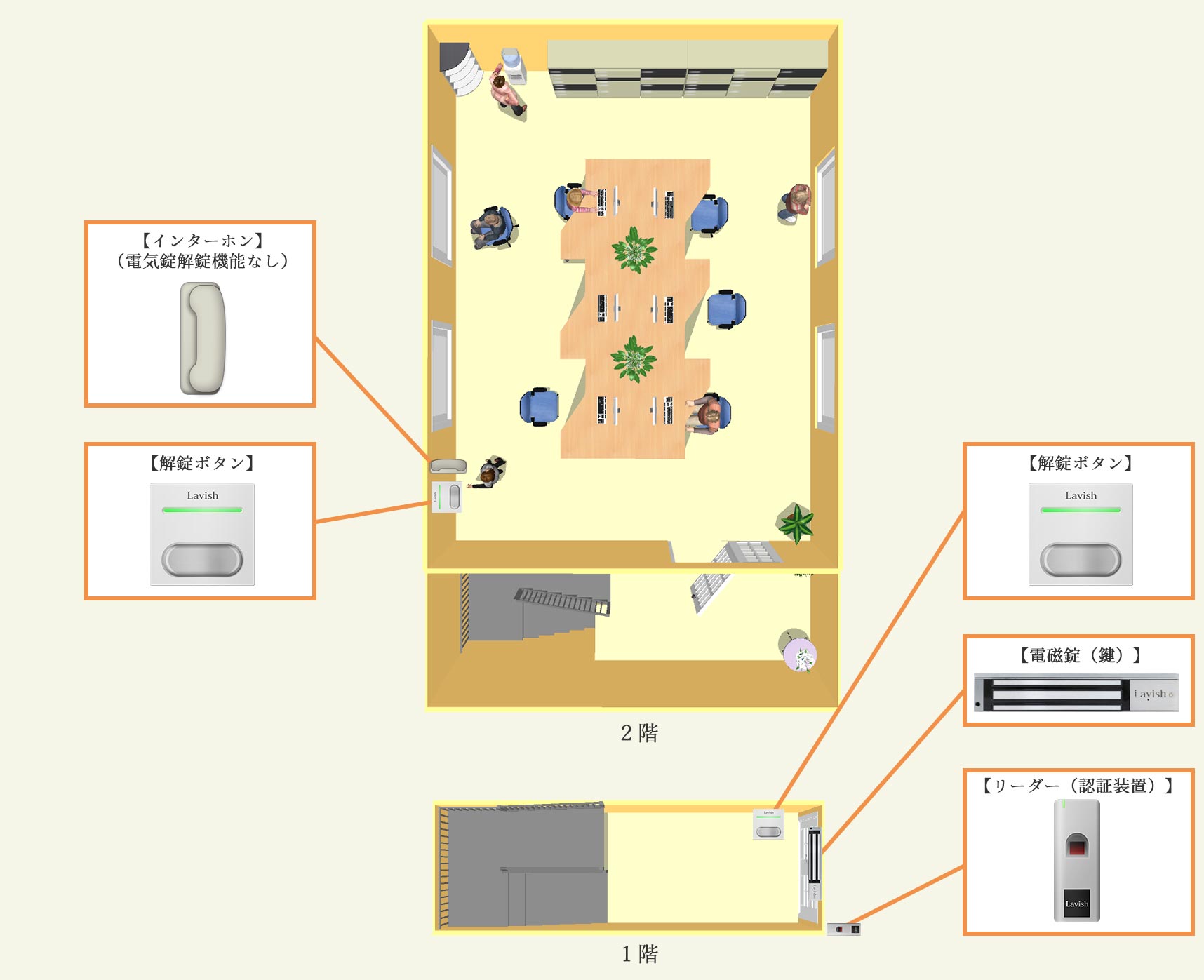

Layout
機器の配置
- リーダー（扉の外側）RESR-L2等
- 電磁錠もしくは電気錠（施解錠信号つき）LOE-A280DLTB等もしくは美和ロック社等の電気錠
- 解錠ボタン（扉の横）EX-H13-J等
- 解錠ボタン（インターホンの横）EX-2
- 電気錠制御盤BAN-BR1(T)
How it works
動き方
社員
- 01外側のリーダーで認証して入室
- 02出るときは扉の横の解錠ボタンを押す
来客
- 01インターホンで相手を確かめる
- 02インターホンの横の解錠ボタンを押して解錠
- 03ボタンのランプで、施錠に戻ったことを確かめる
Products
使う製品
※電磁錠の取付金具は、扉の種類・開く向きで変わります（取付金具の一覧）。扉の写真をお送りいただければご提案します。
Points
導入のポイント
- 施錠状態を LED で表示できる解錠ボタンは EX-2 です。電気錠の施解錠信号を EX-2 につないで表示します。
- 施解錠信号（NO、COM、NC）を出力できる電気錠は、LOE-A280DLTB、LOEW-B180L、LOEW-B280L、LOB-G1DLOT です。
- EX-2 は DC12V／24V のどちらでも使えます（ジャンパーで設定）。
Where
設置場所の例
会社の受付・オフィスの入口
受付の席から来客を通せます。
医療・福祉施設のナースステーション
離れた扉の状態を確かめながら解錠できます。
倉庫・店舗
事務所から搬入口を開けられます。
FAQ
よくある質問
どの解錠ボタンでも施錠状態を表示できますか？
LED で施錠状態を表示できるのは EX-2 です。EX-H8-J も LED がありますが、施錠・解錠の状態は表示できません。
どの電気錠と組み合わせればよいですか？
施解錠信号（NO、COM、NC）を出力できる電気錠と組み合わせます。LOE-A280DLTB、LOEW-B180L、LOEW-B280L、LOB-G1DLOT が該当します。
Case study
近い構成の導入事例
※導入事例は導入した時点の製品で構成しています。販売を終了した製品が含まれる場合があります。
Contact
この構成で相談する
扉の種類や枚数、使い方をお知らせください。製品の選定から施工まで、構成をご提案します。
